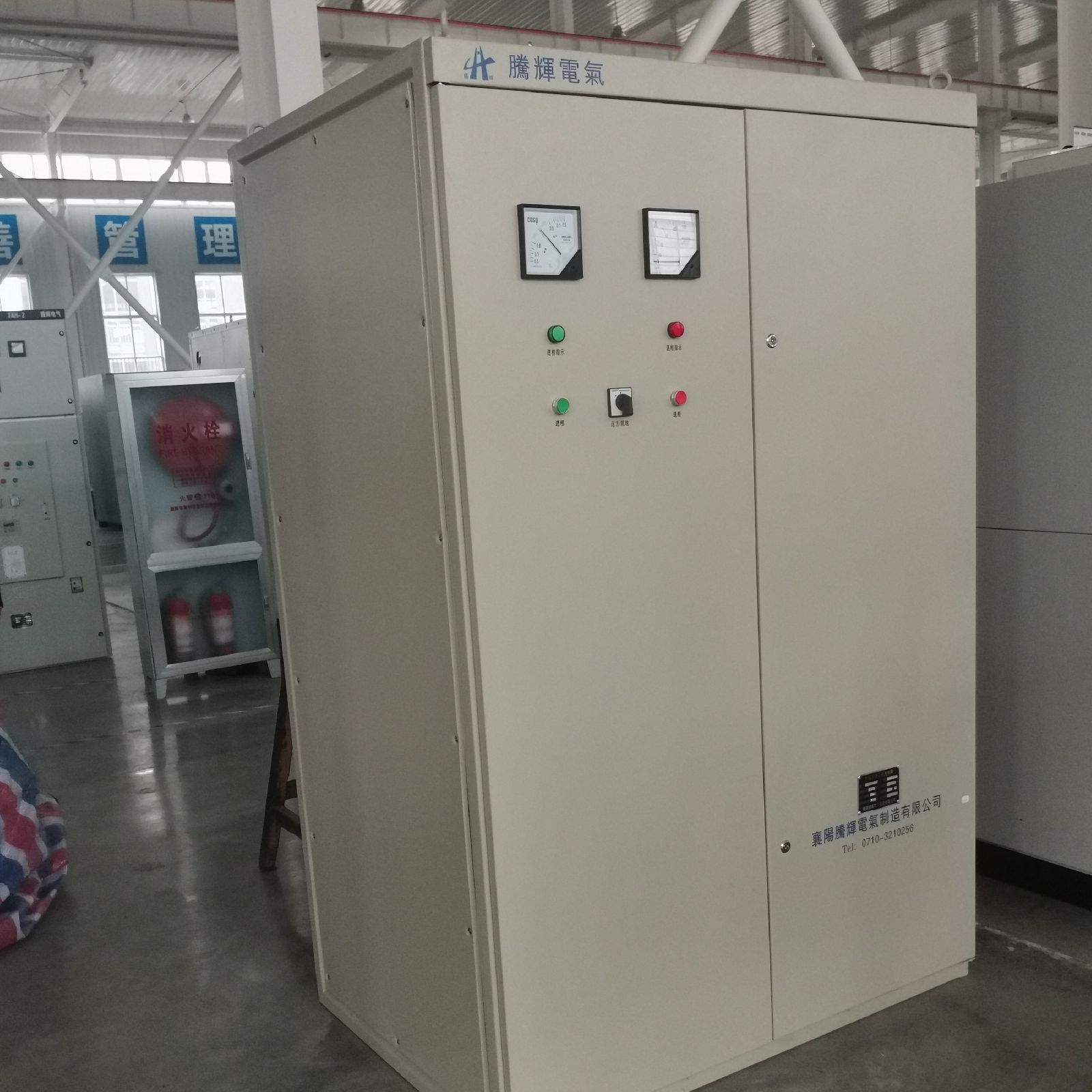

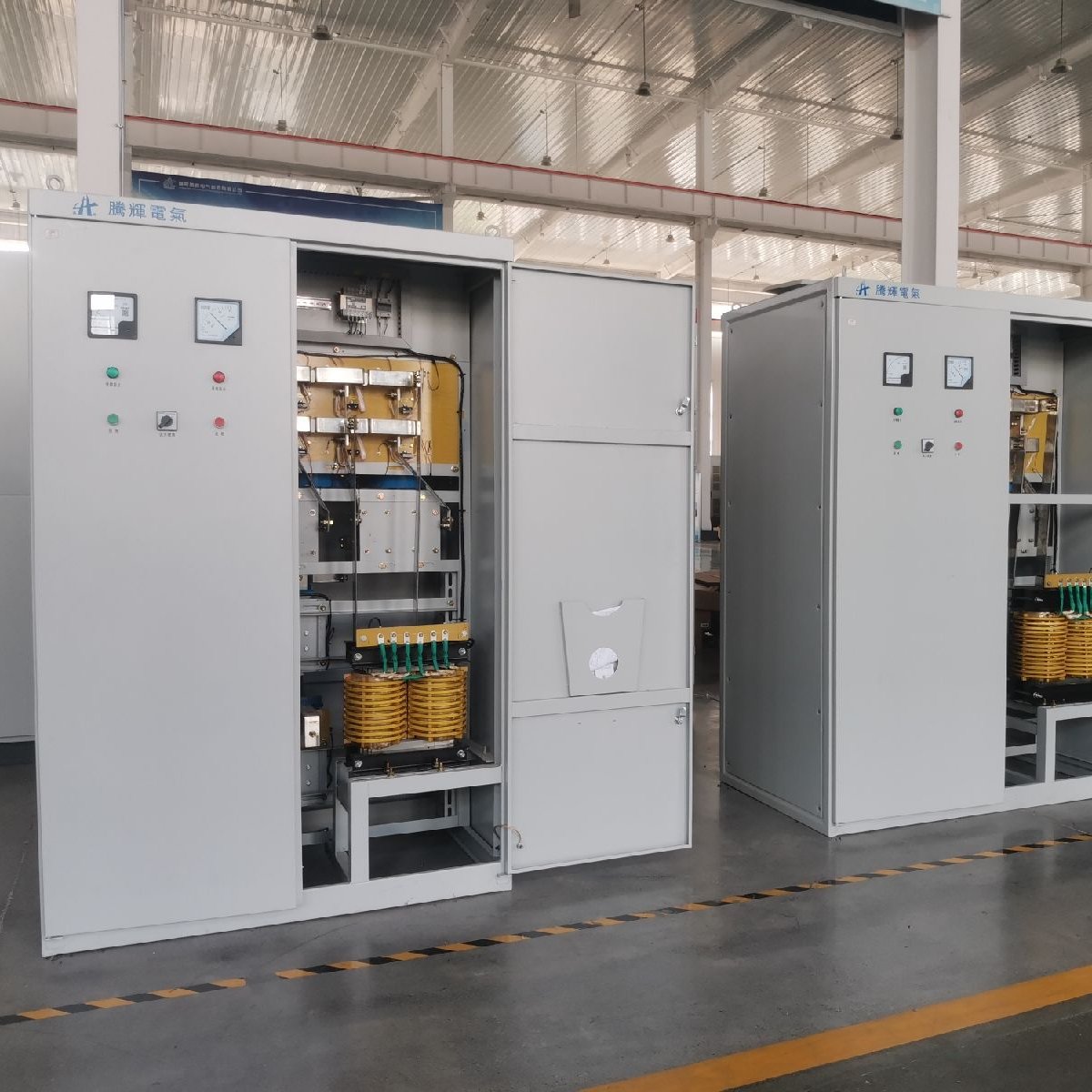

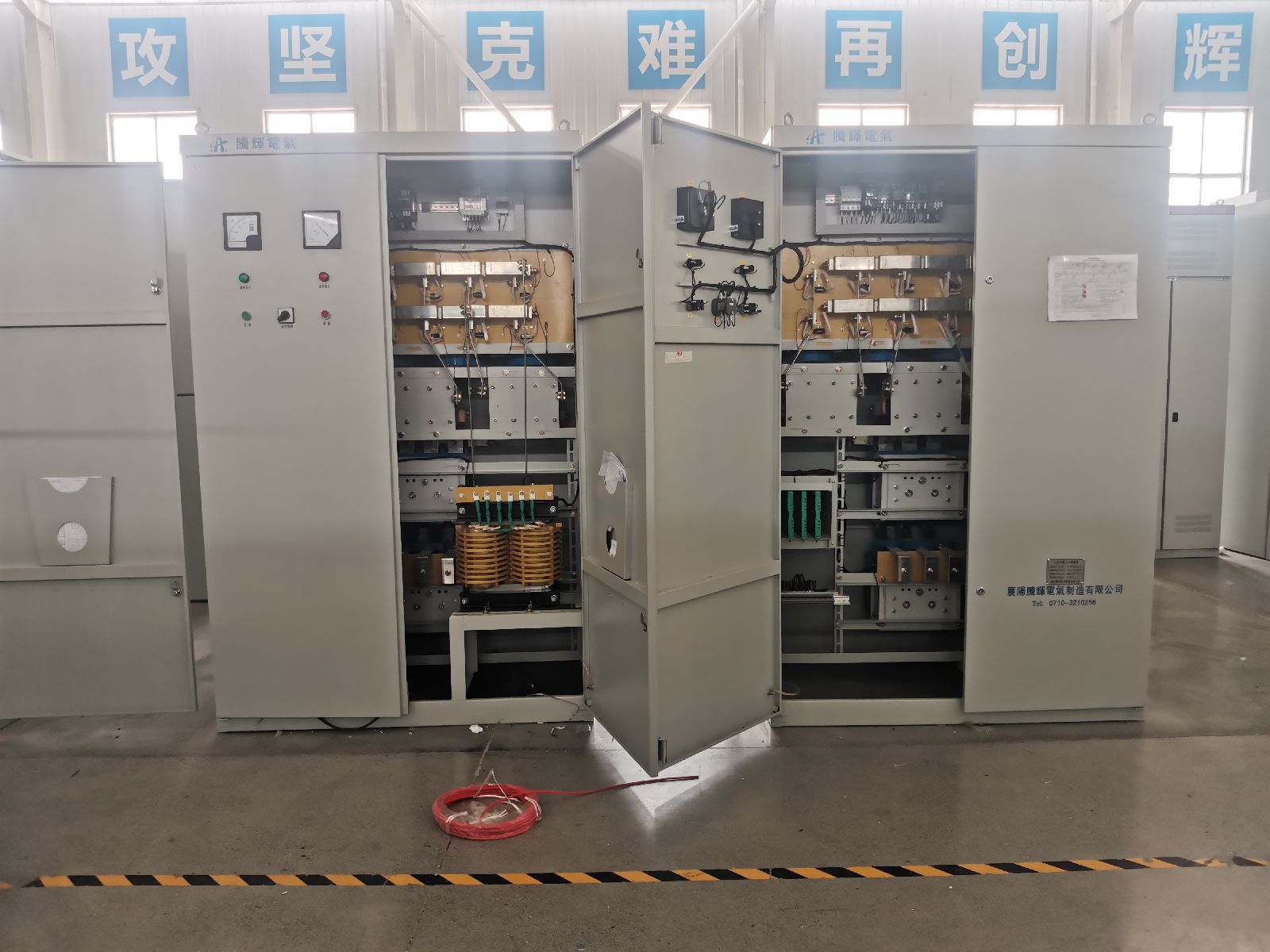

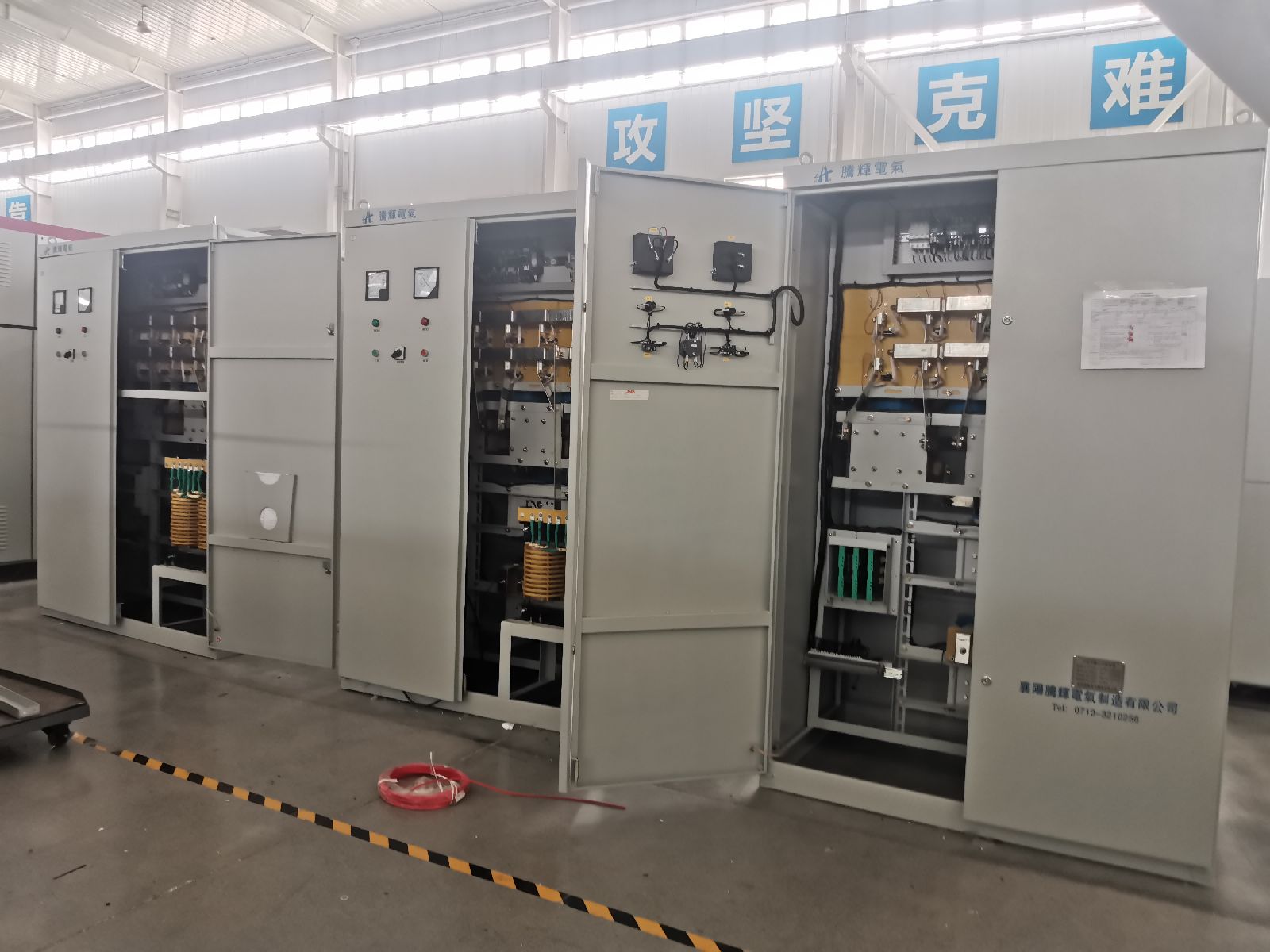

腾辉TJ-B变负载进相器 提高点击功率因数 撕解机轻重交替工况适用

        腾辉电气的TJ-B变负载进相器 均可享受包安装包调试，一年免费上门服务，终身提供零部件的内购价格，并提供技术操作和维护指导！省内外咨询：  王工工    1-8-8-7-1-0-9-1-4-5-5    本文标价为小规格参考价价格，产品为订制品，具体价格请来电咨询。

腾辉TJ-B的工作原理补充;

静止式进相器采用变频技术，将单相380交流电，通过12只晶阐管和6只平衡电抗器，变换成与电机转子频率相同（f1.s≈1Hz）的三相交流电。该电流通入转子回路，从而在转子回路中产生一个超前于转子电势近90⁰的附加电势Ek，进而改善电机的功率因数。Ek的大小取决于变频器电源U2的大小和晶阐管触发角的大小。从原理框图看，采样信号回路根据电机转子电流信号和附加电势信号进行处理，把结果送给逻辑判别回路；逻辑判别回路根据保护指令控制触发器，触发晶阐管的触发角，从而在转子回路得到一个附加激磁电流I＇mo，为了保持I1＋I2＝Im不变，I2增加，I1就要减少；所以可降低定子电流，减少功率因数角φ1，提高功率因数cosφ1，由于保持盛磁电流Im不变、转差率不变，进而保证电机出轴力矩不变、电机转速不变。

附着补偿电压的逐步升高，定子侧的无功功率逐渐下降，功率因数逐步上升，定子电流逐渐减小。当补偿电压升高到一定值后，定子侧 的无功功率减小到接近于零，功率因数上升到近似于1。

变负载进相器作为专为变负载工况设计的无功补偿装置，具有以下核心优点：

动态补偿能力卓越‌
采用先进的交-交变频技术和双CPU微机控制系统，可实时跟踪电机负载变化，自动调整补偿参数，确保在轻重载交替或突变负载下，功率因数始终稳定在‌0.95~0.99‌的高水平，显著降低无功功率‌60%以上‌。

节能降耗效果显著‌

降低定子电流‌10%~20%‌，减少线损和铜损‌20%~30%‌；
在变负载工况下，定子电流降幅可达‌10%~80%‌，线损、铜损降低‌20%~50%‌。
相较于电容补偿，其直接提升电机自身功率因数，而非仅优化电网传输。

提升设备性能与寿命‌

电机温升显著降低，过载能力增强，运行效率提高；
软进相功能避免电流冲击，延长电机及机械设备的寿命。

适应性强且稳定可靠‌

专为水泥、化工、冶金等行业的突变负载场景（如轧机、破碎机）设计，克服了普通静止式进相器在轻载/重载交替时补偿不足或过补的问题；
无转动部件（优于传统旋转式进相机），抗粉尘干扰能力强，故障率低。

智能化操作与维护便捷‌
配备友好人机界面，支持自动故障诊断与保护，维护时无需停机，*大限度保障生产连续性。

⚡️ ‌核心优势总结‌：变负载进相器通过动态跟踪与自适应调节，解决了变负载工况下无功补偿的世界性难题，在节能效率、设备保护和工况适应性方面均超越传统补偿方案。
