| | 品牌：腾辉 | | 加工定制：是 | | 型号：GKGR | |
| | 结构形式：抽出式 | | 额定电压：10 KV | | 额定频率：50 Hz | |
| | 母线额定电流：1600 A | | 产品认证：KA | | | |
腾辉电气GKGR矿用一般型高压软起动柜作为系统中的高压电机启动设备，它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动 和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它能有效 地避免因电动机起动电流过大给电网带来的有害冲击、能在有限的电网容量下正常使用大功率电机并延长其使用寿命。
通过两者的外观对比发现，腾辉电气GKGR矿用一般型高压软起动柜相比较常规的TGRY一体化固态软启动柜，防护等级更高，达到了IP43，可以用在无滴水和粉尘浸入的峒室。
产品结构
在结构上大致可以分为继电器室、断路器室、硅箱室。
产品原理

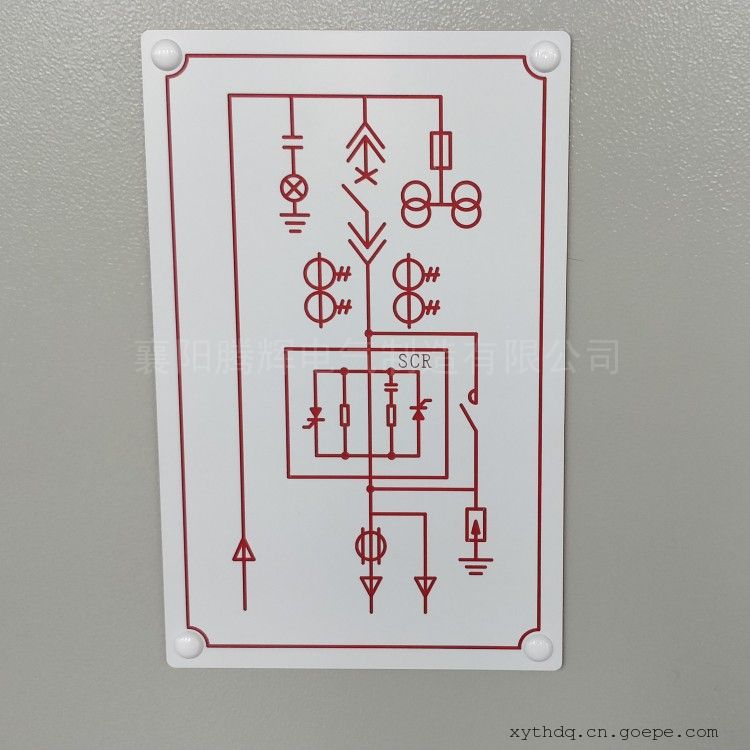

从模拟牌可以看出GKGR 矿用一般型高压软起动柜的工作原理是串接在三相交流相电压与三相交 流异步(及同步)电动机输入端之间。通过同时调节三个独立的反并联晶闸 管阀组件的延时导通电角度、来改变三相异步电动机(及同步) 的交流输入 电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的目的。当起动完成后， 三相旁路接触器 J 自动吸合， 电动机投入电网运行。
产品特点
装置采用组件式结构，模块化安装方式。具有多重过电压吸收、保护 技术。
瞬态的 dv/dt,雷电冲击电压、操作波过电压等暂态过度过程进行多层 限幅钳位。对 di/dt、阀开通、阀关断过程的均压都有独到的措施和方法。
采用高抗干扰的数字式触发器， CT 隔离传输触发脉冲，使高压装置与低压装置做得一样，安全可靠。
产品使用条件
供电电源：三相交流 10KV (+10% -15%) 50HZ；
适用电机：三相异步电动机(鼠笼型)、同步电动机等；
起动频度：频繁起动；
冷却方式：自然冷却或强迫冷却；
进出线方式：用户任选；
防护等级：不低于 IP43；
环境条件：海拔不超过 1000 米，超过时需降低条件使用；
环境温度：-20℃ — +40℃；
*大相对温度： 95%无冷凝(在 25°C 时)；
非煤矿山；仅限于无滴水和粉尘浸入的峒室中使用；应水平安装(倾斜度 不超过 5°) ,通风良好；
控制回路电源(220V)由外部提供。
腾辉腾辉电气GKGR矿用一般型高压软起动柜已通过型式试验，产品质量可靠，用户可以放心选择。
